Общий формат опции маршрута в IP заголовке.

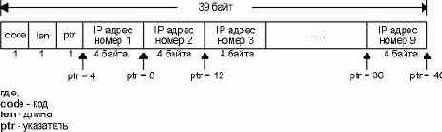

Рисунок 7.3 Общий формат опции маршрута в IP заголовке.
Код (code) - однобайтовое поле, содержащее тип IP опции. Для опции RR установлено значение 7. Длина (len) - это полный размер в байтах опции RR, в данном случае 39. (Несмотря на то, что существует возможность указать опцию RR с размером меньше максимального, ping всегда предоставляет поле опции размером 39 байт, что позволяет записать до 9 IP адресов. Несмотря на то, что существует ограничение в размере опций в IP заголовке, оно, тем не менее, позволяет указать размер меньше максимального.)
Указатель (ptr) - это индекс в 39-байтной опции, который указывает на то, где хранится следующий IP адрес. Его минимальное значение 4, что указывает на первый IP адрес. Когда следующий IP адрес записывается в список, значение ptr меняется следующим образом: 8, 12, 16 и так до 36. После того как записан девятый адрес, ptr устанавливается в значение 40, указывая на то, что список полон. А теперь давайте зададим себе такой вопрос.
Когда маршрутизатор (который по определению имеет несколько интерфейсов) записывает свой IP адрес в список, какой IP адрес он записывает? Это должен быть адрес либо входящего интерфейса, либо исходящего. RFC 791 [Postel 1981a] указывает, что маршрутизатор записывает IP адрес исходящего интерфейса. Однако, мы увидим, что когда исходный хост (хост, запустивший ping) получает ICMP эхо отклик с включенной опцией RR, он вносит в список IP адрес своего входящего интерфейса.
